Albrecht AE 5090

Technische Mitteilung Oktober 2002

Verbesserung der AM-Modulationsregelung

Problem: Bei LKW Betrieb wird die AM Modulation oft als zu laut und zu komprimiert empfunden.
Die nachstehend beschriebene Modifikation verschiebt den Einsatz des Modulationsreglers direkt auf den Mikrofoneingang.
Dadurch bleibt die Dynamik der Sprache gewahrt und die AM Übertragung klingt sauber und unkomprimiert.
Ab Ende September 2002 ist diese Änderung in den gesamten Lagerbestand und die laufende Produktion eingeflossen.

Die beschriebene Änderung kann auch im Service nachträglich durchgeführt werden. Sie ist von uns als unbedenklich erklärt, ist daher zulässig  und wurde in den R&TTE Unterlagen vermerkt.

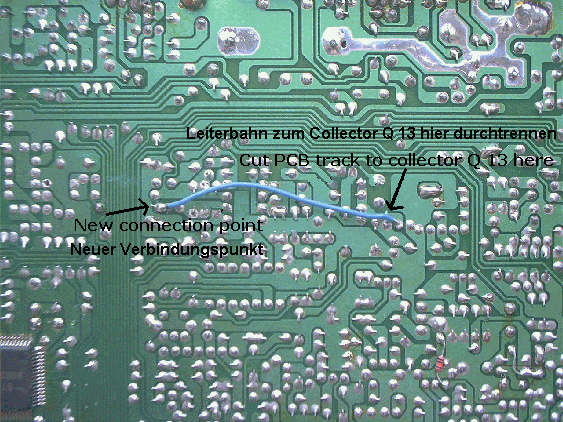

Änderung durchführen: Unteren Gehäusedeckel abnehmen. Leiterbahn zu Collector Q 13 wie im Foto gezeigt unterbrechen und neue Verbindung mit einem Stück isolierten Schaltdraht herstellen.

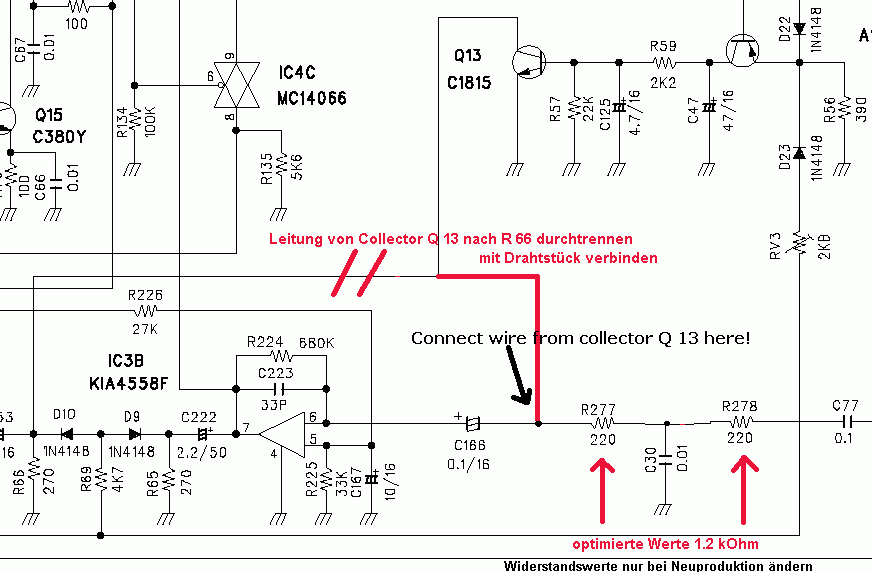

Schaltungsausschnitt der geänderten Stelle:
